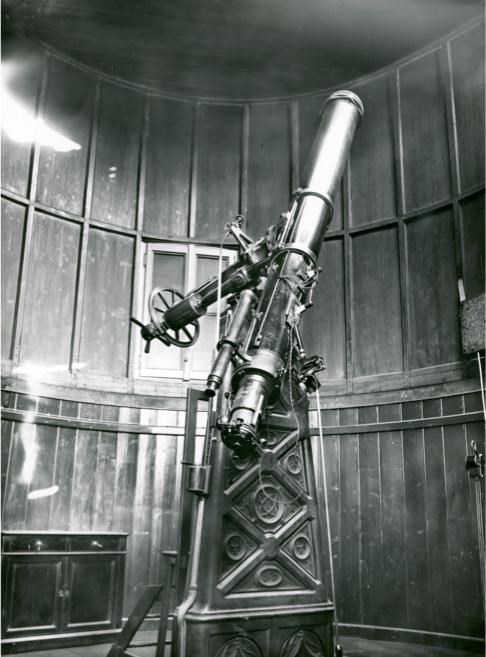

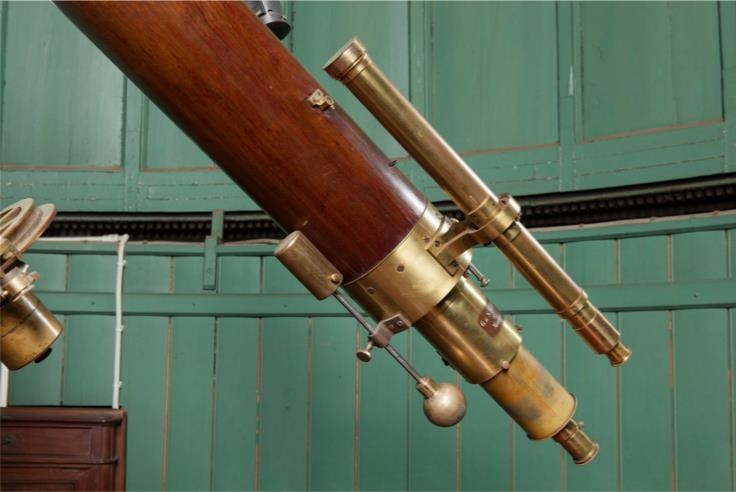

Il tubo del telescopio, di legno d’abete e di mogano, è sostenuto da una montatura equatoriale. Esso è alloggiato in una culla d’ottone, come in tutte le montature di tipo tedesco, ad una delle estremità dell’asse di declinazione che a sua volta scorre in una guaina fissata all’estremità superiore dell’asse orario, il quale, perpendicolare al primo, è diretto verso il polo celeste Nord. All’estremità libera dell’asse di declinazione si trova il cerchio di declinazione, mentre il cerchio di ascensione retta è posto all’estremità inferiore dell’asse orario. L’osservatore, rimanendo all’oculare, poteva impartire movimenti micrometrici al telescopio per mezzo di due lunghe aste. <br>Il moto orario era regolato da un dispositivo a orologeria a caduta di pesi simile a quello di Fraunhofer (Merz era ritornato a quel sistema dopo aver introdotto, senza successo, un regolatore del movimento costituito da un pendolo conico): le annotazioni di Schiaparelli mostrano però che non funzionava molto bene e aveva bisogno di essere regolato spesso (questo difetto sembra fosse comune negli strumenti di Merz di quel periodo). <br>La montatura appoggia su una base piramidale di ferro costruita dalla Tecnomasio di Milano e il tutto era equilibrato da contrappesi. <br>L’obbiettivo è un doppietto di 218 mm di apertura e 3,15 m di lunghezza focale (f/14.5). Come per altri strumenti, dai risultati ottenuti da varie misurazioni compiute con questo strumento è stato possibile ricavare la sua risoluzione effettiva la quale era abbastanza vicina alla risoluzione teorica, che secondo il criterio di Rayleigh ed è pari a 0.”6 (per una lunghezza d’onda di 560 nanometri). L’obbiettivo mostra una leggera colorazione verde che era già presente ai tempi di Schiaparelli. È un obbiettivo di tipo acromatico nella regione rosso-verde dello spettro, mentre produce un eccesso di azzurro nelle altre bande dello spettro elettromagnetico. Schiaparelli correggeva tale l’effetto utilizzando un filtro giallo carico o arancione. <br>Il telescopio è dotato di un cercatore e di un dispositivo di illuminazione e dei fili del micrometro, costituito da due lampade (i fori di ingresso della luce nel tubo del telescopio potevano essere schermati con filtri colorati, montati su un cerchio). <br>Il telescopio era corredato anche di due micrometri a filo mobile, di un micrometro anulare, di 13 oculari, 7 positivi e adattabili al micrometro filare (con ingrandimenti compresi fra 87 e 690) e 6 negativi (con ingrandimenti da 67 a 468).
