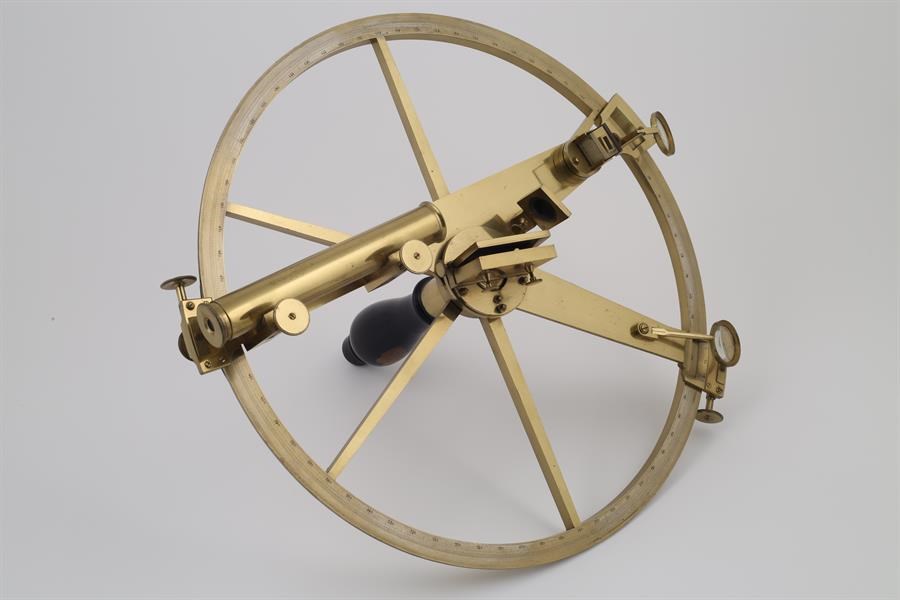

Circolo a riflessione

Realizzato sul modello di quello posseduto dall’Osservatorio di Brera, lo strumento è costituito da un circolo graduato in 720 parti, ciascuna delle quali ulteriormente suddivisa in tre. Su di esso scorrono due bracci mobili: il primo, che abbraccia l’intero circolo, reca da un lato il cannocchiale e dall’altro lo specchietto minore; il secondo, imperniato nel centro dello strumento, sostiene lo specchio principale. Entrambi i bracci mobili terminano con un nonio che fornisce la ventesima parte dell’ultima suddivisione della scala graduata del circolo. Sono di corredo allo strumento: un manubrio di ebano; 4 filtri da collocarsi davanti allo specchio maggiore; 5 filtri da collocarsi davanti allo specchio minore oppure tra i due specchi, e due lastrine di ottone ad angolo retto per la rettifica del cannocchiale.

Circolo a riflessione
