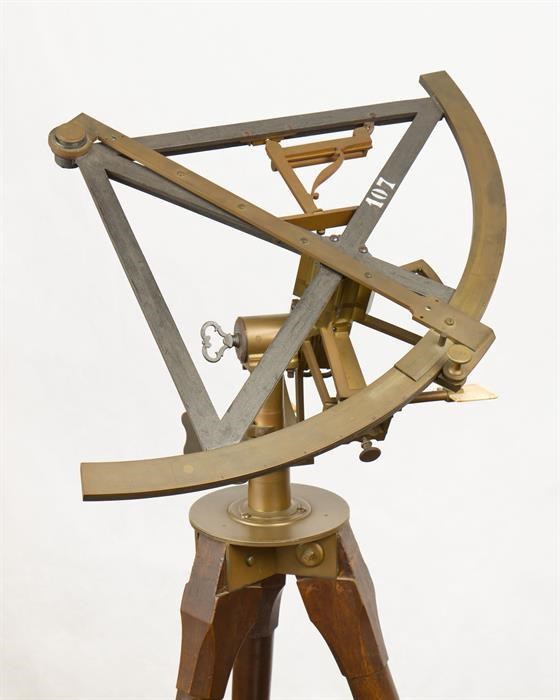

Quadrante mobile di Megele

L'armatura dello strumento è in ferro, il lembo è in ottone. Quest’ultimo è diviso in intervalli di 20' e sulla divisione ci sono indicazioni numeriche ogni 5°, da 0° a 90°. La divisione prosegue per 4° oltre i 90° e per 11° prima dello zero.
Il braccio mobile, su cui si trovava un cannocchiale ora mancante, porta un nonio che permette di leggere il minuto d'arco. Sul nonio è presente un’incisione che recita "Giuseppe Megele in Milano 1784".
Una piccola livella a bolla è unita al lato orizzontale (quello che corrisponde ai 90°) e può ruotare attorno ad un suo asse verticale. Sul lato corrispondente dell'armatura sono presenti quattro fori, dove probabilmente si attaccavano i sostegni di un secondo cannocchiale, fisso.
Nella parte inferiore della montatura c'è un piccolo cerchio orizzontale diviso in gradi. Due snodi permettono la rotazione dello strumento attorno ad un asse orizzontale e attorno ad un asse perpendicolare al precedente e perpendicolare al piano del quadrante: in questo modo il quadrante può essere disposto in orizzontale, in verticale e su un qualunque altro piano d’inclinazione intermedia. Per entrambi gli snodi si possono ottenere piccoli spostamenti grazie a una vite senza fine che ingrana sul bordo filettato di un arco di circa 120°; la vite può essere disimpegnata per compiere movimenti più rapidi. L'arco associato allo snodo dell'asse orizzontale è diviso in 120°.
Lo strumento è montato su un treppiede di legno.
