Spettrografo di Steinheil

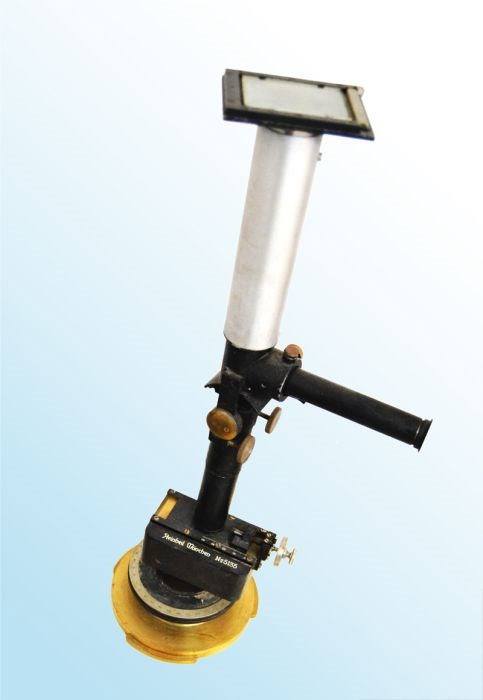

Lo strumento è uno spettrografo di alta precisione, progettato per essere avvitato su una plancia in ottone che ne permette l'alloggiamento al fuoco del telescopio. La struttura è caratterizzata da diversi moduli meccanici e ottici: Sistema di posizionamento con un disco graduato (passo 1°) e un nonio di 10° per orientare correttamente lo strumento rispetto all'oggetto celeste; Corpo principale composto da un asse cilindrico che ospita la lente collimatrice e il prisma. La fenditura d'ingresso è regolabile con accuratezza tramite una ghiera graduata. L'asse dello strumento può essere traslato mediante una vite micrometrica, con valori di spostamento leggibili su una scala graduata 0-40; una sezione snodabile che ospita, in posizione ortogonale, un cannocchialetto d'ispezione estraibile e un tubo in alluminio con vetrino terminale, predisposto per il montaggio della camera fotografica.
