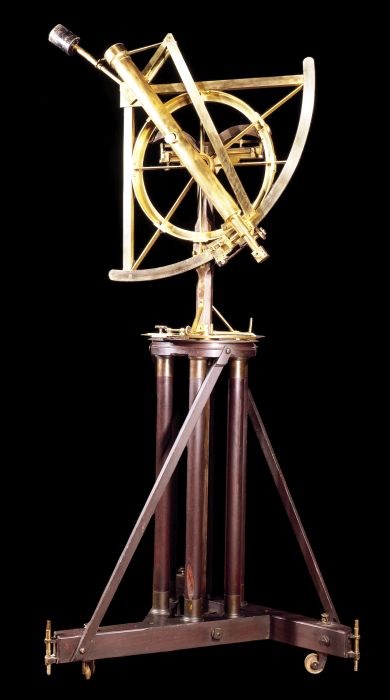

Quadrante mobile di Adams

Lo strumento prende il nome dal fatto che l’arco graduato verticale è un quarto di cerchio, corrispondente dunque a 90°; è definito mobile perché, diversamente da un quadrante murale, può essere usato in qualunque direzione.

Lo strumento è sostenuto da una robusta montatura di legno e ferro dotata di rotelle per facilitarne gli spostamenti. Il suo lembo è graduato in maniera analoga a quello del quadrante murale, cioè con la doppia scala in gradi, con sensibilità di 10 primi, nel bordo interno e in 96 parti nel bordo esterno. Il nonio, agganciato al supporto che consente al cannocchiale di scorrere sul lembo, è dotato anch’esso della doppia scala per essere utilizzato sia per la scala sessagesimale che per quella esterna. Nella prima permette la lettura dei decimi di primo, mentre nella seconda aumenta la sensibilità di 16 volte. Il cerchio graduato orizzontale dello strumento, suddiviso di 20 in 20 primi, permette la determinazione dell’azimut. Per aumentarne la stabilità, lo strumento è stato fornito anche di un manubrio che assicura una più corretta distribuzione del peso. Esso era fornito di tre oculari di ricambio, ora perduti.
