Termografo di Richard

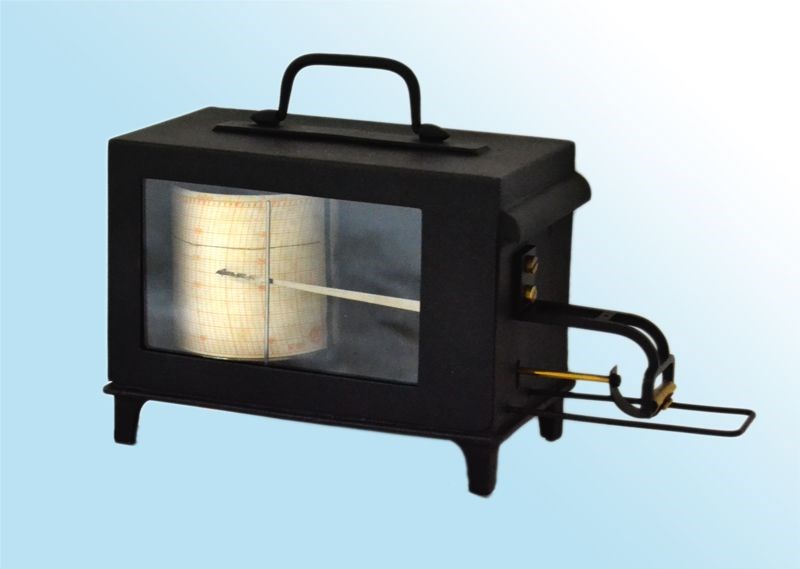

Lo strumento è racchiuso in una cassetta metallica protettiva, dotata di una chiusura a due ganci e di un lato a vetro che permette l'ispezione visiva della registrazione senza dover aprire l'alloggiamento.
L'elemento sensibile è una mezzaluna bimetallica (composta da due metalli con diverso coefficiente di dilatazione termica, solitamente acciaio e invar) posizionata all'esterno della cassetta per essere a diretto contatto con l'aria. La deformazione della lamina, causata dalle variazioni di temperatura, viene trasmessa a un sistema meccanico di precisione interno. Questo sistema amplifica il movimento e lo trasmette a un braccio scrivente dotato di pennino, che traccia l'andamento termico su un cilindro di carta (diagramma) messo in rotazione da un meccanismo a orologeria.
